CERES 微納米級純金屬3D打印系統

CERES打印系統 “將被用于對先進的微米和納米材料和結構進行前沿研究，并將其應用于5G通訊、MEMS電子和光子學，生物醫學和醫學，生命科學和核物理學中"。

CERES是一個獨立的微型3D打印系統，可以以微米級和亞微米級的分辨率打印復雜的純金屬物體(金、銀、銅)。此外，它使用可以由不同材料制成的液體和納米粒子來書寫圖案。

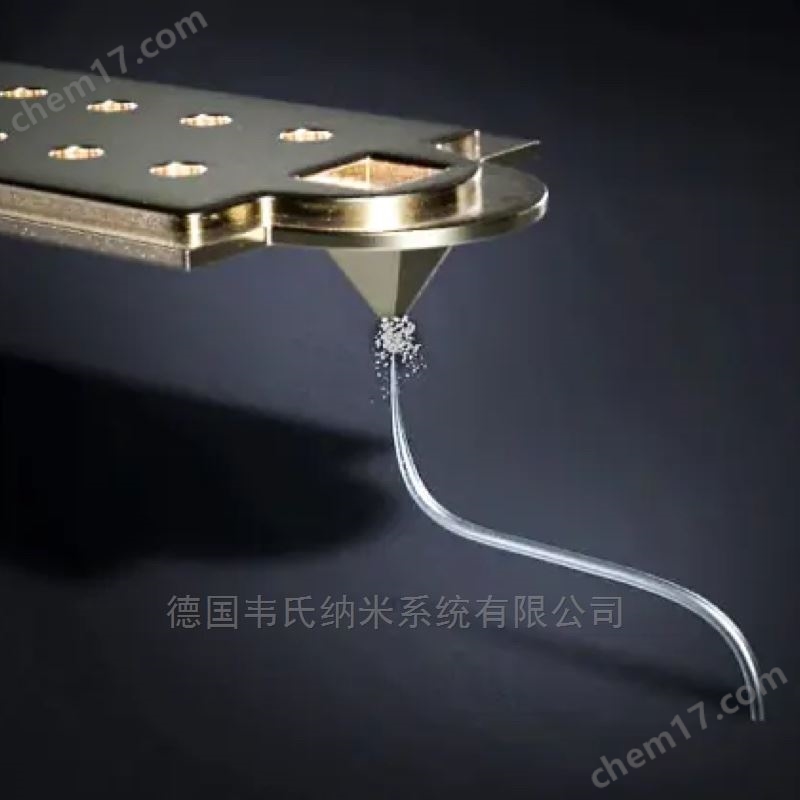

CERES結合了納米級精確定位，氣壓驅動的液體分配，電化學沉積和光學力反饋。最新的系統由我們的CAPA軟件操作，該軟件具有直觀的用戶界面，可以無縫連接系統的所有部分。

CERES可在室溫下打印，而無需進行后處理。它可以打印 懸垂零件，而無需支撐結構，這是其他金屬增材制造技術的主要區別。

兩臺具有計算機輔助對準功能的高分辨率相機可以進行精確精確的打印，例如直接打印在芯片表面上預定義的集成電極上。攝像機還支持自動離子吸頭裝載以及打印結構的可視化。

CERES系統和專有軟件具有全面的在線用戶手冊，該手冊會定期更新，從而使用戶能夠利用所有新功能和工作流程。

Exaddon 打印過程

Exaddon 的技術使用無模板電化學沉積來創建獨立的金屬結構。 下面的 CERES 數據表概述了此過程的基本原理 。

Exaddon 廣泛研究了我們打印結構的材料特性。

我們的一些客戶將他們的研究重點放在表 征 CERES 打印物體的微觀力學上。

Exaddon CERES 用例

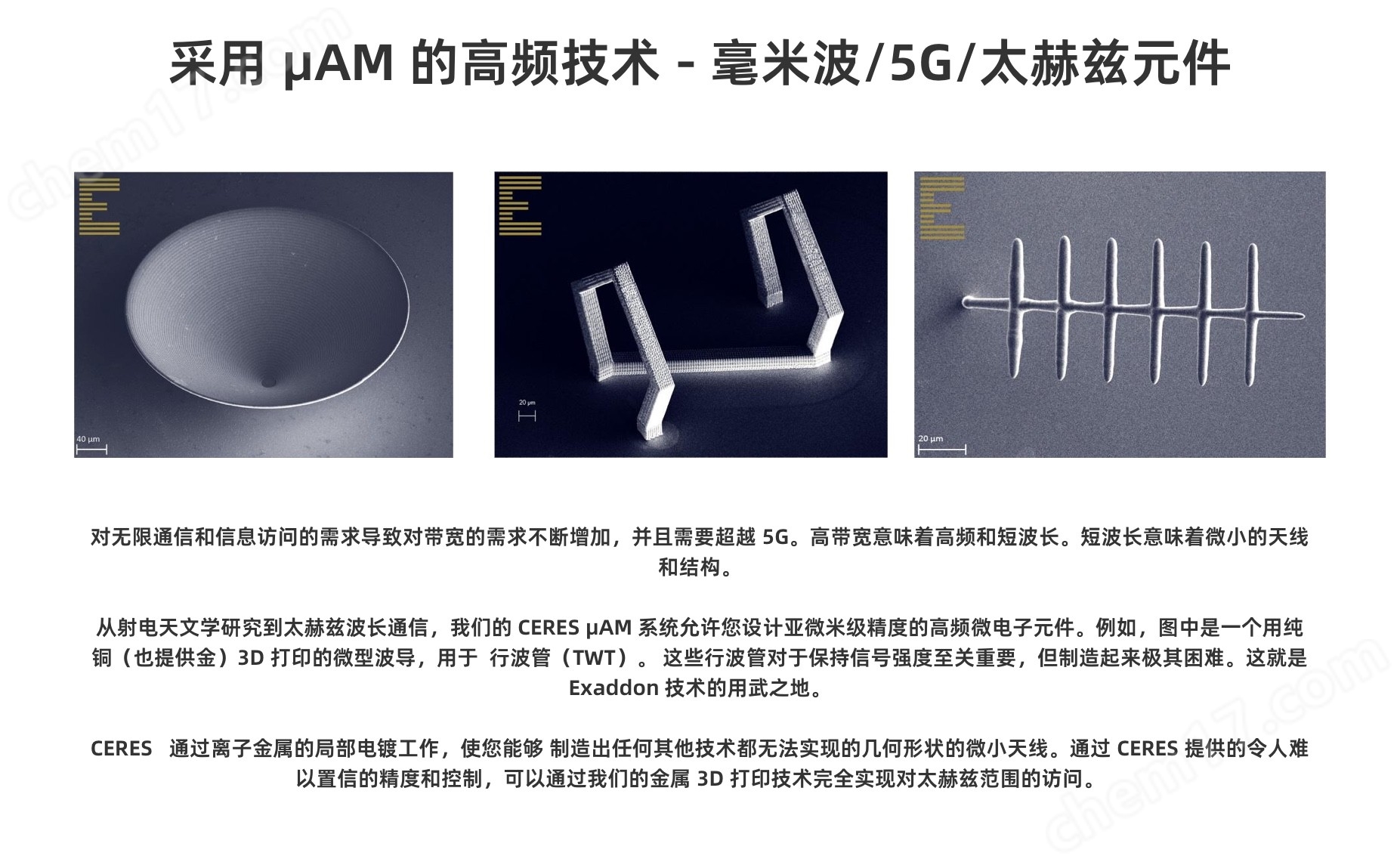

Exaddon CERES μAM 打印系統專門用于打印微尺度下端（例如 1 μm - 300 μm 尺寸）的獨立物體，例如柱子、線圈和晶格。CERES 無需加熱、無需激光和后處理，可在單一工作流程中提供微尺度純金屬物體。印刷結構具有優異的導電性（87% 的散裝銅）和抗拉強度，適用于各種應用。

設備參數

標準3D打印平臺尺寸為15x15毫米和25x25毫米；

定制成型平臺最大可達100x70 mm；

最高200μm / s的處理速度；

XY±250 nm和Z±5 nm定位精度。

優點

印刷結構由高機械質量的金屬制成；

微型設計自由度；

零件的可控合并和拆分；

允許測試自定義架構以獲得最佳的沖擊吸收和其他性能；

CERES擅長打印精細的微型物體，例如：

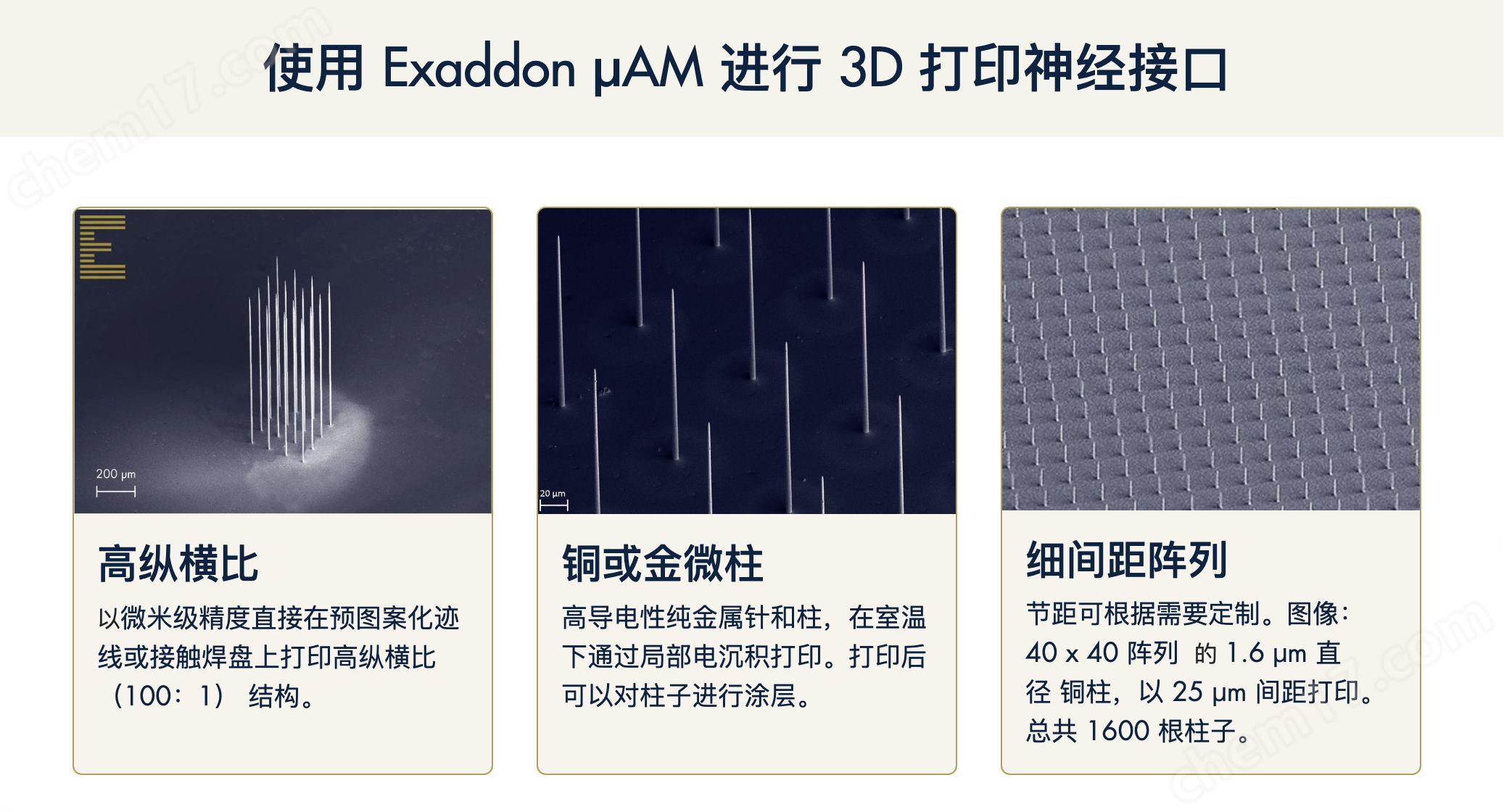

 支柱（從250 nm到10  µm?）

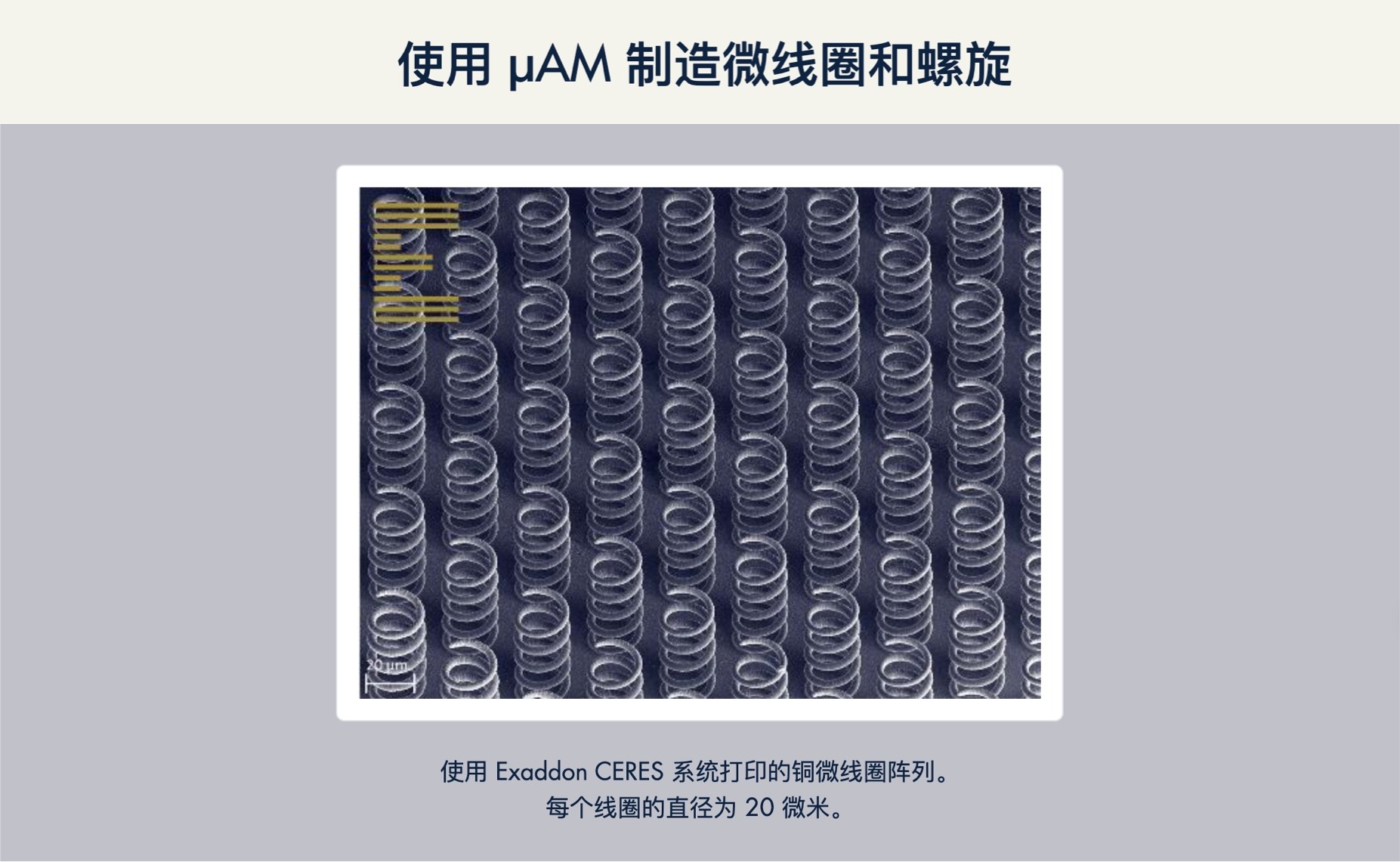

 線圈

 格子

 空心針

 陣列（線圈，微柱等）
